弧形導軌類型和功能
發布時間：2020-08-13 點擊次數：1230

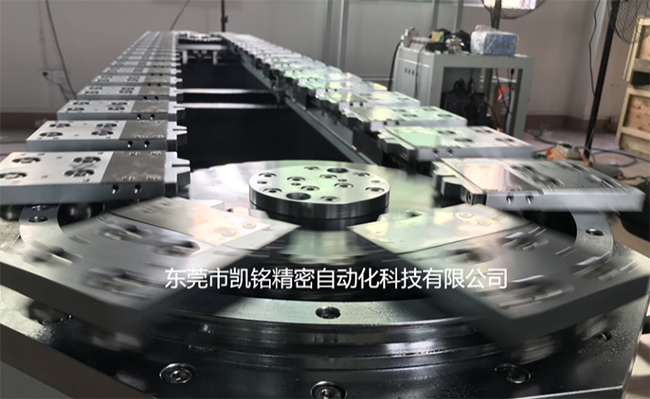

弧形導軌類型講解，又叫圓弧導軌，滾輪弧形導軌，是通過V型滾輪在圓弧形V型導軌面上的滾動，實現圓周運動?；⌒螌?dǎo)軌可分為精密級圓弧導軌、普通精密圓弧導軌和重載滾輪圓弧導軌，以下是它們的區別
重載滾輪圓弧導軌作用：通過拼接的方式，可得到任意直徑的重載滾輪圓弧導軌;最大載荷可達30噸。滾輪圓弧導軌上可切齒，可選擇模數8或10。在直線導軌MHD的基礎上，開發出了同樣載荷的滾輪圓弧導軌，從而開啟了另外一種應用：讓搬運機器人沿著圓弧導軌做圓弧運動。滾輪式圓弧導軌適合在回轉工作臺的應用，特點鮮明：滾輪固定，圓弧導軌沿著由多個滾輪的V型槽形成的軌跡做圓周運動;滾輪圓弧導軌上，可帶齒圈-就是所謂的圓弧齒條，齒輪轉動，帶動帶齒圈圓弧導軌轉動。
普通精度圓弧導軌作用：通過對GV3直線導軌進行熱彎成型，可形成任意直徑的圓弧導軌，安裝孔的方向平行于圓周運動軌跡所在的平面;精密圓弧導軌的安裝孔是垂直于圓周運動軌跡所在的平面。普通精度圓弧導軌安裝簡易方便，運行起來順暢平滑，應用廣泛。
精密圓弧導軌作用：其加工出圓弧導軌面后要進行熱處理，然后再進行精密打磨，使得表面粗糙度達到N5級，可以提供360度整圓弧導軌，也可提供任意度數的弧形導。
以上就是常見弧形導軌類型講解，需要注意的是，弧形導軌和圓形導軌是不同的導軌產品，弧型導軌是一種弧線導軌，可實現圓周運動：而圓形導軌是通過直線軸承在光軸上滾動或滑動，實現直線運動的。因此兩者要對兩者進行區別，切勿混淆!需要產品的時候可以給我們分享用處，我們廠家可以為你定制你需要的導軌哦。
東莞市凱銘精密自動化科技有限公司主營產品為環形導軌,弧形導軌,圓弧導軌及環形生產線、流水線等自動化生產線，為客戶提供可靠品質，高效回報的真誠服務。
