滾輪導軌是如何運轉的
發布時間：2020-08-13 點擊次數：951

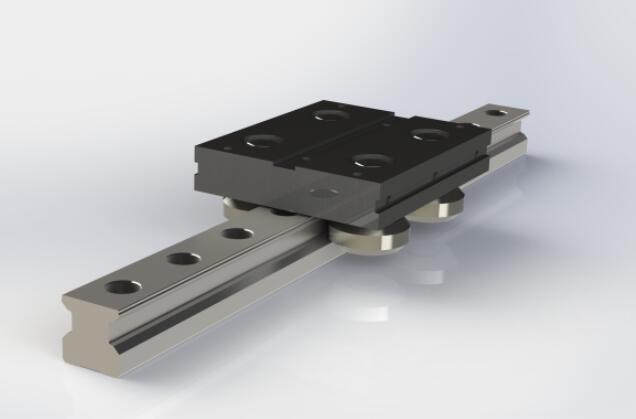

滾輪導軌作為精密環形流水線的核心部件，是由直線導軌和弧形導軌組成;滑座如何能夠和直線導軌和弧形導軌都緊密配合，原理如下：滑座的四個滾輪在弧形導軌兩側的精密V型面上滾動，每側的兩個滾輪的中心的運動軌跡是同一條弧線，和弧形導軌是同一個圓心的;兩側的兩條弧形運動軌跡，是同圓心的?；乃膫€(gè)滾輪在直線導軌精密V型面上滾動，每側的兩個滾輪的中心的運動軌跡，為同一條直線;兩側的兩條運動軌跡，是平行的，之間的距離是恒定的。
在確定四個滾輪的相對位置時，相當于用兩條平行的直線運動軌跡和兩條同心的弧線運動軌跡相交(相交的位置是有講究的，需要考慮過渡階段的運動特點)，兩平行直線間的距離等于兩同心弧線間的距離，這樣四個交點就是滾輪中心的位置;滾輪這么布置時，在直線導軌上和弧形導軌上，滾輪和導軌都緊密配合，沒有間隙的，這就確保了滑臺和直線導軌/弧形導軌分別的緊密配合。滑臺處于直線導軌和弧形導軌的過渡階段的時候，要如何防止卡住和脫離的發生?
一：滾輪導軌滾輪布置：4個滾輪的中心連起來，并不是一個長方形;如果是長方形的，在過渡階段就會卡死;而是呈現靠外的兩個滾輪的中心距較大，當滑臺從直線導軌進入弧形導軌，或者反過來的時候，會出現滾輪抬起的現象;這樣就不會卡死。
二：直線導軌和弧形導軌的平穩過渡：
為了保證在過渡階段滑塊的順利通過，我們對每根弧形導軌的兩端進行了特殊的專門加工，角度比180度略微小些，靠近端部的兩邊的V型導軌面經過精磨，形成特殊軌跡，確保和直線導軌的接合的平滑;更重要的是，這個特殊軌跡的作用為：滾輪和導軌之間產生間隙的過程時間很短，是漸變的過程，不是突變的，很好的防止了沖擊的產生。即使間隙最大的時候，V型導軌依然卡在滾輪的V型槽里，所以不會發生滑臺脫離的現象。
滑臺在環形導軌上運轉的時候，只有在過渡階段會有微小的間隙產生，其它階段滑臺和導軌之間都是有預緊的緊密配合;可以說，環形導軌不但可以拐彎，而且運行的剛性很好，適合高速應用。
東莞市凱銘精密自動化科技有限公司主營產品為滾輪導軌,弧形導軌,圓弧導軌及環形生產線、流水線等自動化生產線，為客戶提供可靠品質，高效回報的真誠服務。
