自動化高速精密導軌傳動系統
發布時間：2020-07-07 點擊次數：1079

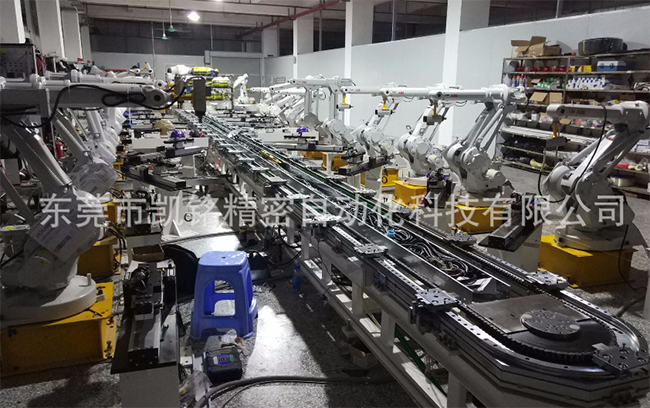

由于人工越來越貴，越來越多的工廠進行了自動化改造，把多個工位通過循環流水線連接在一起。一般的循環流水線，具有較大的運動間隙，不具有足夠的剛性和定位精度，已經越來越不能滿足工廠的精密自動化需求。凱銘自動化的循環運動系統，是導軌式循環運動系統，可以很好地滿足工廠的精密自動化需求，可作為循環流水線，循環生產線和循環裝配線等來使用
1.高剛性，精確定位： 凱銘科技的循環運動系統中，滑臺通過兩邊各2個V型滾輪，在平行的兩邊的V型導軌面上滾動;滑臺的5個自由度受到了限制，只能沿著軌道運動;從而可以實現精確定位。通過調整兩個偏心滾輪的偏心距，可以得到所需的預緊力，整個系統具有良好的剛性。滑座到了預定的位置之后，如果需要承受額外的力，可選擇輔助鎖緊裝置，偏載承受裝置等選配項。
2.高的定位精度：通過磨削來保證滾輪V型導軌面的高精度，確保高的定位精度。一般情況下，重復定位精度可達0.1 - 0.2mm;如果加上輔助滑臺鎖緊裝置，精度可達+/- 0.05mm。高的定位精度，可以確?；_(tái)到了預定的位置之后，可以對滑臺上的工件進行精確加工，或精確裝配等動作。
3.良好的抗污染能力：自動化通過V型滾輪對滾輪V型導軌面的刮擦，可以確保導軌面的清潔。和類似的滾珠導軌的循環運動系統相比，具有非常優秀的防塵能力;適合如下這些野外應用：大直徑旋轉切割，大直徑旋轉檢測，大直徑旋轉噴涂，大直徑旋轉焊接，管道無損探傷檢測等。滾珠導軌的循環運動系統，由于是循環運動，沒有辦法加上防護罩，很容易就導致污染物進入滑塊內部。
4.更高的運行速度：循環運動系統最高線速度可達5m/s，這可以極大地提高生產效率。5m/s的線速度，通過精巧的工程設計實現的：多個滑座通過同步帶連接在一起，同步帶沿著導軌的中心運動，這樣的話，滑座經過直線導軌和圓弧導軌的連接處的時候，就沒有加減速的問題了;驅動則通過蝸桿帶輪滑座上的凸輪，實現了高速，低噪音的傳動。
