環形導軌系統圓弧段安裝的注意事項
發布時間：2020-05-05 點擊次數：449
【摘要】：環形導軌系統中的圓弧段，不是整90度或整180度的，而是稍微比90度或180度稍微小一點，所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例，來說明環形導軌系統中圓弧段安裝注意事項。環形導軌是一種軌道系統技術，工業應用中配合驅動系統形成循環流水線應用于各行各業。 |
環形導軌系統中的圓弧段，不是整90度或整180度的，而是稍微比90度或180度稍微小一點，所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例，來說明環形導軌系統中圓弧段安裝注意事項。
環形導軌是一種軌道系統技術，工業應用中配合驅動系統形成循環流水線應用于各行各業。環形導軌是由直線導軌加圓弧導軌所組成，環形導軌的作用主要是將多個工位集成在循環流水線或裝配線上，相對皮帶線來說，具有更小的運動間隙，高剛性，高速度，高定位精度。
一、環形導軌構造：從環形導軌的截面來看，主要有V型面和梯形面兩種，V型面環形導軌廠商是英國海普克Hepco，梯形面的則為德國納德拉，截面不同，負載和速度也會不同。V型面經過硬化處理，材質為鋼，負載能力強。
二、環形導軌組成：環形軌道系統基本組成包括環形導軌、直線導軌、承載滑座、電機、減速機等，驅動方式更靈活，可以通過同步帶驅動，也可以通過齒輪齒條或鏈條驅動。
三、環形導軌應用：環形導軌可以搭配直線導軌成環形軌道系統使用，也可以單獨節段使用，比如作機器人第七軸導軌，環形導軌的軌寬和直徑會直接影響到負載能力。

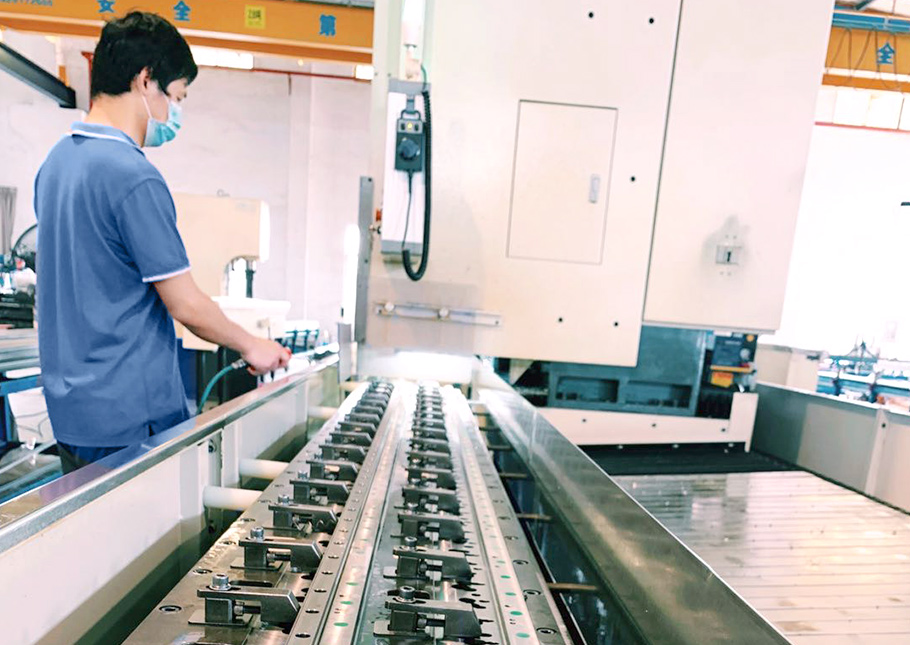

環形導軌系統中圓弧段安裝注意事項：先安裝直線段，兩平行安裝直線段之間的距離為圓弧導軌的直徑；安裝圓弧段的時候，需要通過接合部的頂絲機構，把圓弧段的兩端往外頂，和安裝固定好的直線段對齊;注意：是以直線段為基準，讓圓弧段去對齊。
