環形導軌的技術參數
發布時間：2020-06-04 點擊次數：577
隨著工業自動化的推進，國內很多工廠都實現了生產智能化，環形導軌作為一種新型的導軌系統被廣泛應用于工廠流水生產線中，例如電子加工行業、裝配包裝等行業的應用。在自動化生產中，環形導軌循環線具有一定的承載量和很好的精度，相對傳統的倍速鏈和皮帶輸送線有絕對的優勢和不可代替性。特點是可做循環圓周運動、無摩擦運動、可高速運行、很好的精度、高載荷能力、安裝簡易、維護方便。在國內，環形導軌是一種新型智能設備，卻已經有了很多成功的應用案例，如下是東莞市凱銘環形導軌的應用案
凱銘生產的環形導軌能為客戶實現以下優勢：
CUBIC全組裝式環軌就緒后可集成到客戶的設備或框架結構中，軌道可以是橢圓或矩形，承載滑座驅動可采用連續或分度運動的方式，承載滑座鎖定系統可實現正負0.05MM的可重復定位。

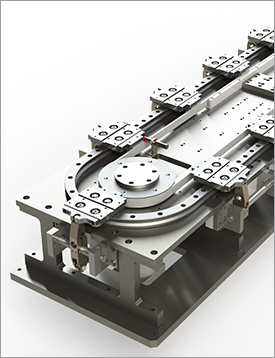

凱銘高精度環形導軌
環形導軌是一種軌道系統技術，是由直線導軌和彎節段組合而成，在技術上比直線導軌更高一層，導軌上每一個滑塊代表一個工位配合著工業機械手對產品進行加工，加工出來的產品質量跟環形導軌的精度、技術參數有很大的關系。精度不高，技術不到位會導致很多加工不良品，給產品的質量帶來很大的影響，導軌的使用價值就得不到充分的利用。所以說在選擇環形導軌前要先對其技術參數的組成要有充分的了解。
環形滑道和節段：材質有高碳鋼和不銹鋼兩種，V形面經過硬化、研磨，其他表面經過拋光。
軌道系統滑道：材質有高碳鉻鋼和不銹鋼兩種，V形面經過硬化、研磨，其他表面經過了化學發黑。
軸承：其軸承環、球、輥材質有碳鉻軸承鋼和不銹鋼，均經過硬化和調質。防護罩用的是光亮鍍鋅鋼，密封件用的是丁腈橡膠，保持架用的是塑料(其中浮動軸承為金屬)，可適應的溫度范圍是-20°C至+120°C，還可根據要求提供適用于低溫、高溫和真空環境的軸承。
承載滑座板：采用的是高強度鋁合金材質，表面經過了消除陽極氧化處理，還可根據需要提供不銹鋼版本的承載滑座板。
潤滑裝置：采用的是耐沖擊熱塑性材料，帶毛氈擦刮器，可適用的溫度范圍是-20°C至+60°C，其中潤滑劑采用的是粘度為68 cSt的滑道油或同等產品。
小齒輪：有碳化鋼和不銹鋼兩種材質，表面均經過硬化、研磨，精度都達到了ISO 1328 6級。
摩擦：經過潤滑的系統其摩擦系數通常為0.02。每個潤滑裝置會增加0.5(對于LB12)- 2N(對于LB54)。
最大速度：通常為情況下空轉(未潤滑)時1m/s，潤滑后5m/s。減少荷載后速度可能會增加。
久經驗證的V形軌道原理，可承載更高負荷，使用壽命長、維護要求低，在惡劣環境中有著出色的表現。
