圓形導軌的傳動方式
發布時間：2020-07-09 點擊次數：847
雙V圓形導軌的齒圈，同樣的直徑，齒面寬度比單V環形導軌的小，故可傳遞的力也小，如需較大的傳動力，選用單V環形導軌好些。齒輪齒圈傳動存在一定的反向間隙，如需減小反向間隙的影響，并且需要較高的線速度如8m/s,則可采用同步帶傳動的內單V圓弧導軌。
環形導軌盤只有一種結構——外單V外齒圈結構，中心為實心平臺，可進行精密研磨加工，以便安裝其他部件。
應用場合：紙盒包裝及灌裝應用、食品工業灌瓶及封口應用、自動化零件裝配、汽車零部件自動裝配、產品自動打印、醫療設備C型臂應用、旋轉切割、旋轉檢測、旋轉焊接、旋轉鉚接、旋轉噴涂、旋轉鉆孔/鎖螺絲等。
兩種運動方式如下：

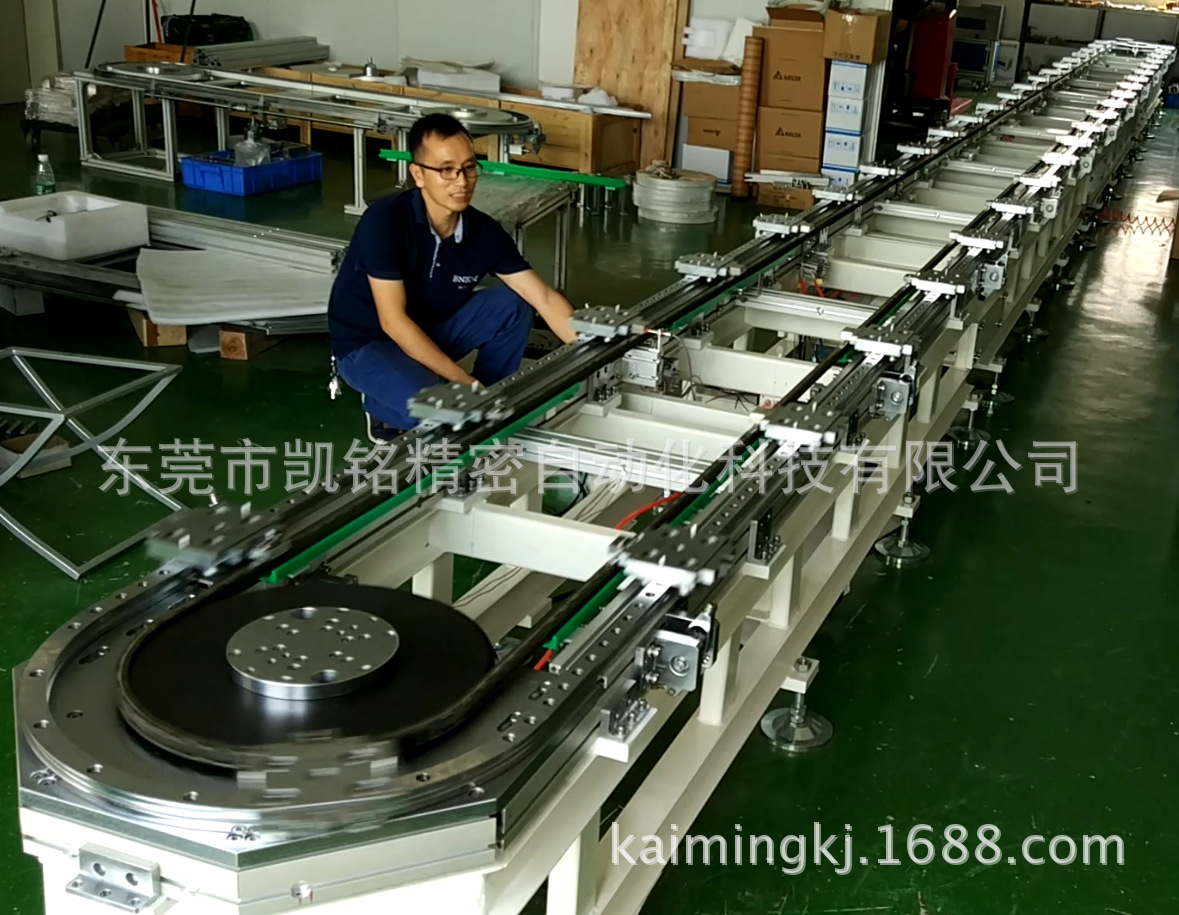

1為滾輪固定，圓弧導軌轉動，采用外V外齒圈結構，可讓圓弧導軌內側有更充足的空間安裝其他部件。
2為圓弧導軌固定，承載滑座做圓周運動，常見的為滾輪和齒輪固定，電機安裝在承載滑座上，電機出軸裝有齒輪，電機驅動齒輪沿著帶齒圈圓弧導軌上的齒圈轉動，進而帶動承載滑座做圓周運動;這種旋轉式應用，可替代回轉軸承。
